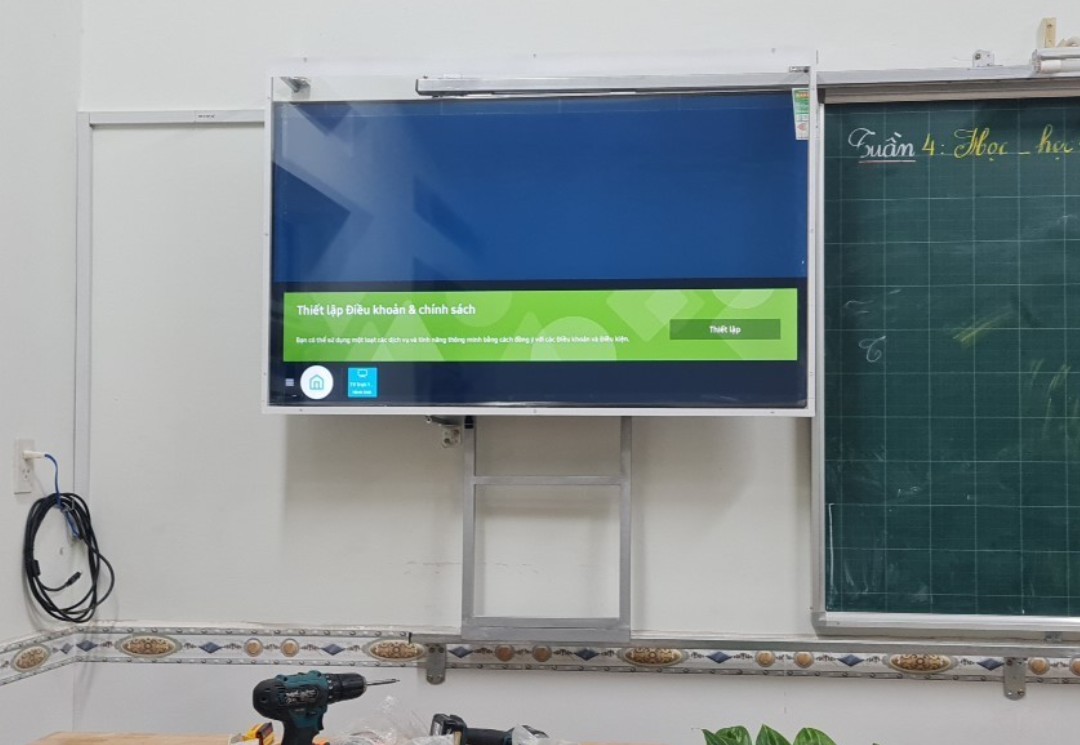

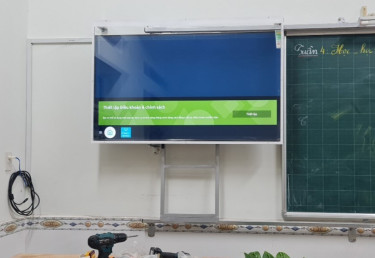

Khung treo tivi có ray trượt dùng cho lớp học

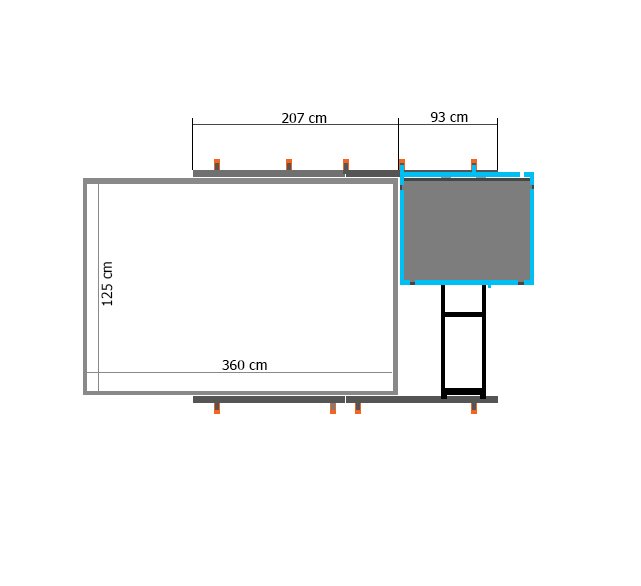

Khung treo có ray trượt được thiết kế chịu lực trên hai ray với kích thước đóng gói gọn dùng chuyên cho lớp học có thể lắp ráp vận chuyển đi xa với nhiều kích thước điều chỉnh thuận tiện, đơn giản cho việc lắp tivi với kích thước từ 55 - 75 inh, kích thước lắp đặt 290 cm x 140 cm

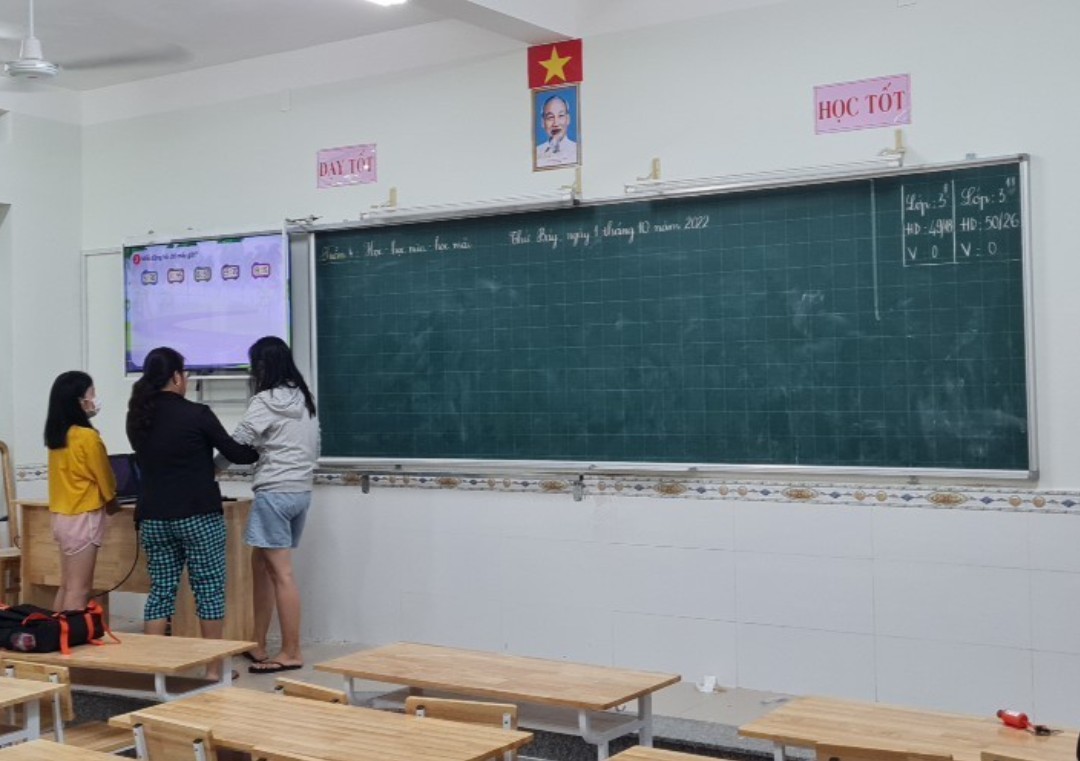

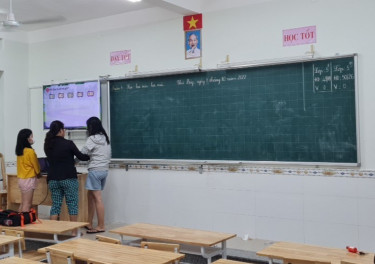

Kích thước thiết kế theo tiêu chuẩn của phòng học trên toàn quốc với khổ bảng viết thông dụng với kích thước 362 cm x 125 cm x 4 cm.  khoảng trống phía sau lưng bàn giáo viên là 178 cm.

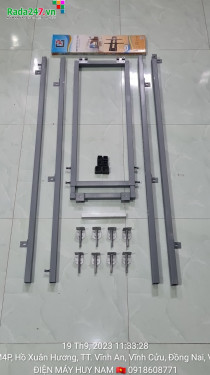

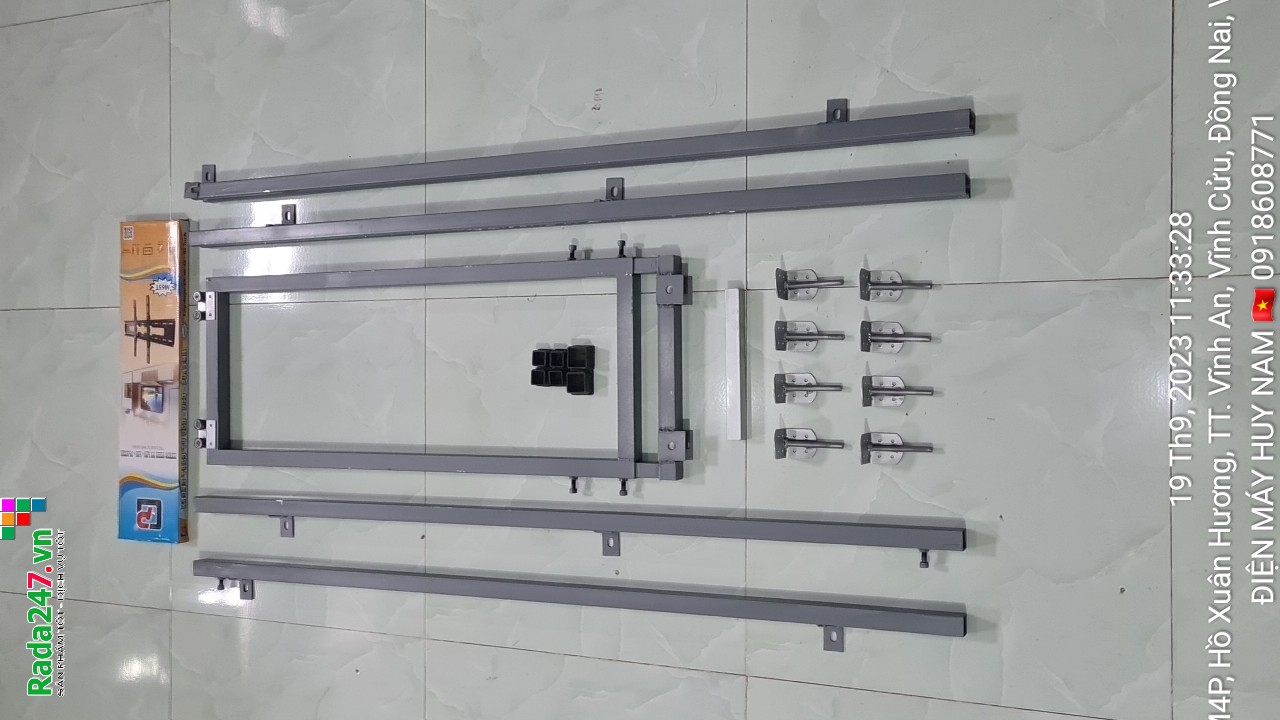

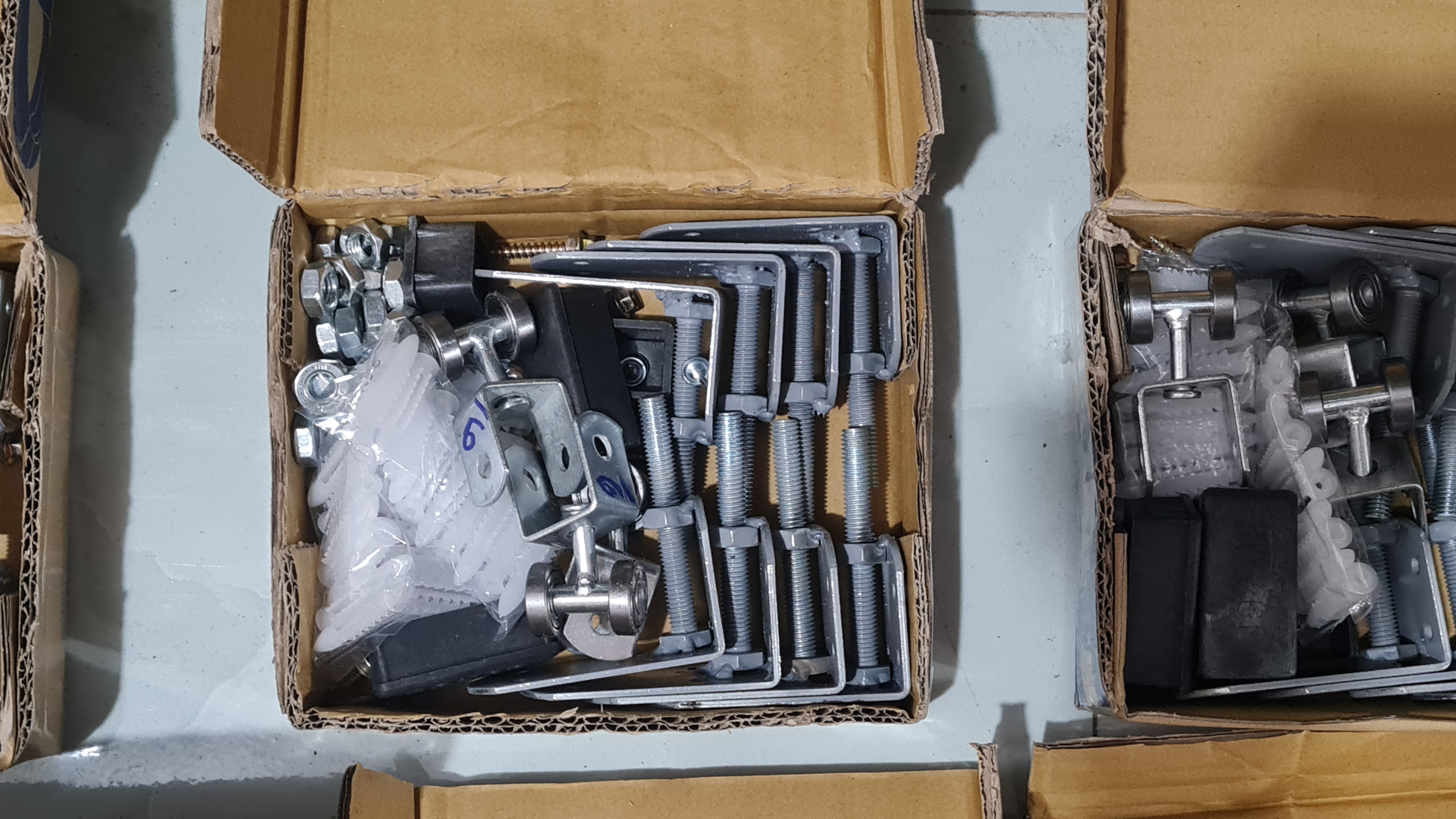

-Phụ kiện kèm theo bộ khung treo tivi bao gồm đầy đủ tacke, đinh vít, mũi khoan, dây thắt, sơ đồ lắp đặt.

Chuẩn bị dụng cụ cần thiết khi lắp đặt:

Để lắp đặt khung treo tivi có ray trượt an toàn và đảm bảo ta cần hai kỹ thuật và các dụng cụ cần thiết sau.

1-Máy khoan cầm tay

2-Thước cân nước (livo)

3-Thước kéo 5 m

4-Mỏ lết

5-Tô vít 4 cạnh

6-Đầu bắn tôn

7-Đầu bắn vít 4 cạnh

8-Dây điện nối dài 5m

9-Mũi khoan đa năng 4 cạnh 8 mm

10-Thước thằng dài 120cm

11-Bút lấy dấu

Các bước lắp đặt khung treo có ray trượt:

1- Đo hai đường thẳng phía trên và phía dưới bảng theo hướng dẫn

2- Lấy dấu các vị trí lỗ khoan, khoan chính sác và lắp các bát đỡ áp tường đã chọn.

3- Lắp đặt thanh ray phía trên và phía dưới, điều chỉnh khoảng cách phù hợp giữa tường và thanh ray.

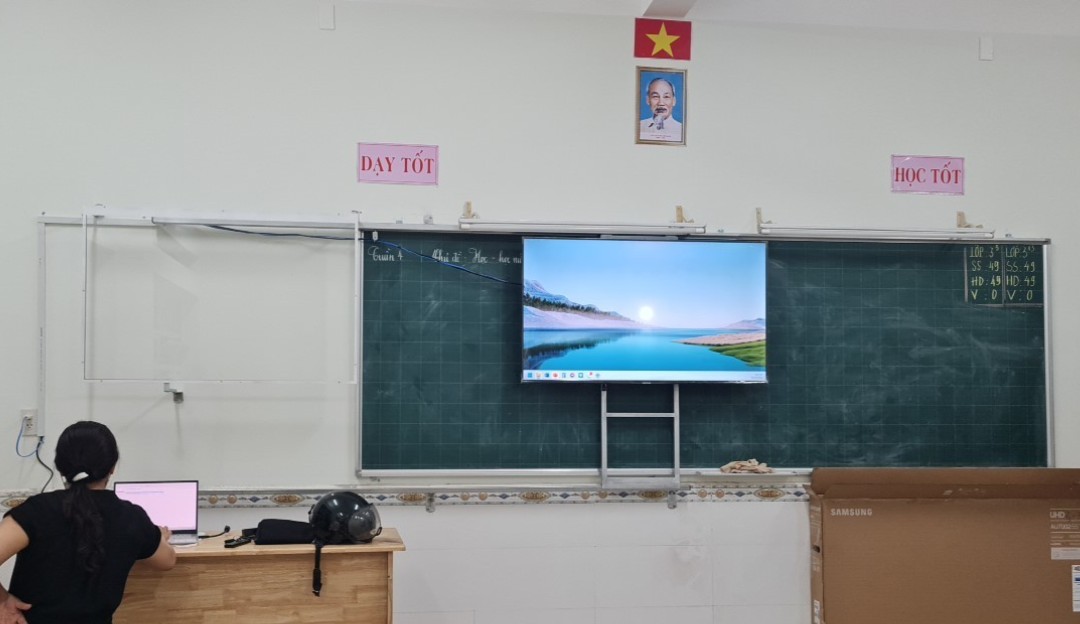

4- Lắp đặt khung đỡ tivi, điều chỉnh khoảng cách trên dưới phù hợp, di chuyển qua lại ok rồi siết ốc định vị cố định.

5- Lắp đặt bát đỡ tivi, treo tivi lên khung và di chuyển qua lại cho hết hành trình.

6- Lắp đặt dây nguồn, cáp tín hiệu, bánh xe treo di chuyển dây.

7- Lắp đặt khung che chắn màn hình.

Kiểm tra và thử nghiệm:

Sau khi lắp đặt thành công bộ khung treo có ray trượt chúng ta cần kiểm tra các bước sau

-kiểm tra kết nối ti vi với laptop bằng dây cáp tín hiệu

-Kiểm tra kích thước vị trí lắp đặt, cân đối thẳng hàng ?

-Kiểm tra đinh vít, tác ke, ốc định vị cố định, khớp nối thanh ray chắc chắn ?

-Kiểm tra di chuyển ray trượt qua lại hết hành trình có mượt không?

-Kiểm tra dây điện cáp tín hiệu khi di chuyển ray có bị chập chờn mất tín hiệu ?
